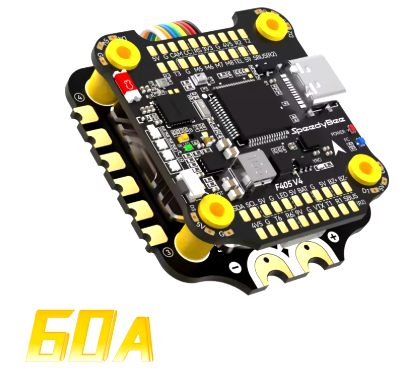

SpeedyBee F405 V4 BLS 60A Stack

Компонент 1:  ESC SpeedyBee BLS 60A 30x30 4-in-1

• Прошивка: BLHeli_S J-H-50

• Завантаження конфігуратора для ПК: https://esc-configurator.com/

• Постійний струм: 60А × 4

• Імпульсний струм: 80А (на 10 секунд)

• Захисний TVS-діод: Так

• Зовнішній конденсатор: 1000μF Low ESR конденсатор (у комплекті)

• Протокол ESC: DSHOT300 / DSHOT600

• Вхід живлення: 3–6S LiPo

• Вихід живлення: VBAT

• Датчик струму: Підтримується (Scale = 400, Offset = 0)

• ESC телеметрія: Не підтримується

• Кріплення: 30.5 × 30.5 мм (діаметр отворів 4 мм)

• Габарити: 45.6(Д) × 44(Ш) × 8 мм(В)

• Вага: 23.5 г

Компонент 2: FC SpeedyBee F405 V4 30x30

• Мікроконтролер (MCU): STM32F405

• IMU (Гіроскоп): ICM42688P

• USB-порт: Type-C

• Барометр: Вбудований

• OSD-чип: AT7456E

• BLE Bluetooth: Підтримується (для конфігурації FC через MSP з швидкістю 115200 на UART4)

• Wi-Fi: Не підтримується

• Підключення DJI Air Unit: Підтримуються два способи — через 6-контактний роз’єм або пряме паяння

• 6-контактний DJI-роз’єм: Підтримується. Повна сумісність із DJI O3 / RunCam Link / Caddx Vista / DJI Air Unit V1 без зміни проводки

• Слот microSD Blackbox:

  • Підтримуються тільки карти типу SDSC або SDHC до 32GB

  • Карти SDXC не підтримуються

  • Картка повинна бути відформатована у FAT16 або FAT32 (рекомендовано)

  • Betaflight розпізнає максимум 4GB

• Вхід датчика струму: Підтримується. Для ESC SpeedyBee BLS 55A встановити Scale = 400, Offset = 0

• Живлення (вхід): 3S–6S LiPo (через пін G та BAT з 8-контактного конектора або 8 паяних майданчиків на зворотному боці)

• Вихід 5V: 9 груп (4 × +5V майданчики, 1 × BZ+ для бузера, 4 × LED 5V майданчики), загальне навантаження — 3A

• Вихід 9V: 2 групи (1 × +9V спереду, 1 через роз’єм знизу), загальне навантаження — 3A

• Вихід 3.3V: Підтримується (до 500мА), призначено для приймачів на 3.3V

• Вихід 4.5V: Підтримується (до 1A), для живлення приймача та GPS навіть при живленні через USB

• ESC-сигнали: M1–M4 знизу, M5–M8 спереду

• UART: 6 портів:

  • UART1, UART2, UART3

  • UART4 (BLE Bluetooth)

  • UART5 (ESC телеметрія)

  • UART6

• ESC телеметрія: UART5 (R5)

• I2C: Підтримується, SDA & SCL спереду. Для компаса, сонару тощо

• Betaflight LED: Підтримується. 5V, GND, LED майданчики знизу спереду, керування через Betaflight

• Бузер: BZ+ та BZ- для 5V бузера

• Кнопка BOOT: Підтримується

  • [A] Утримання при подачі живлення — режим DFU (для прошивки)

  • [B] Увімкнене живлення: коротке натискання — перемикання режимів LED; довге — перемикання між SpeedyBee-LED та BF-LED

• Вхід RSSI: Підтримується (RS спереду)

• SmartPort / F.Port: Не підтримуються

• Підтримуване ПЗ: Betaflight (за замовчуванням), INAV

• Ціль прошивки: SPEEDYBEEF405V4

• Кріплення: 30.5×30.5 мм (отвори 4 мм)

• Габарити: 41.6(Д) × 39.4(Ш) × 7.8(В) мм

• Вага: 10.5 г
